Dictionar CCTV

Acces internet: Functia CloudDDNS

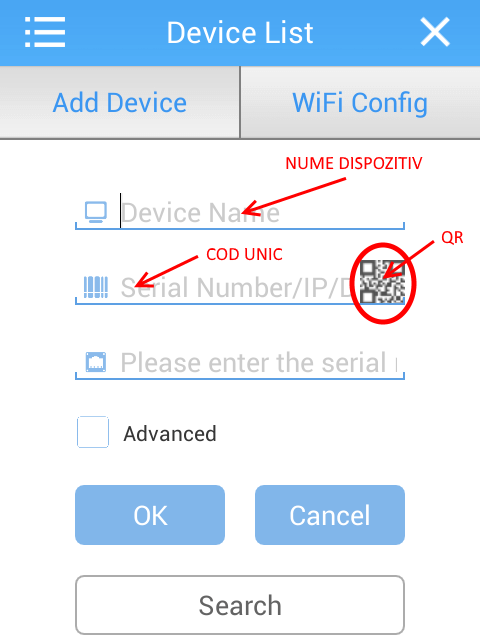

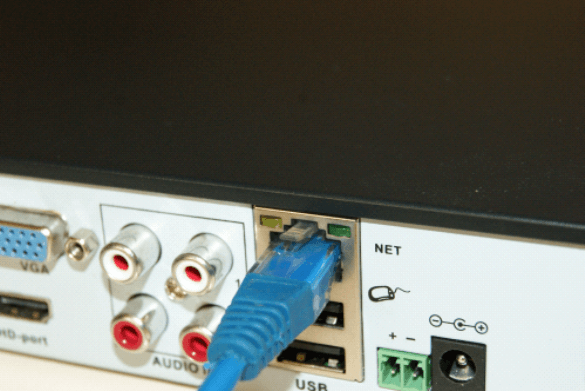

CLOUDDDNS

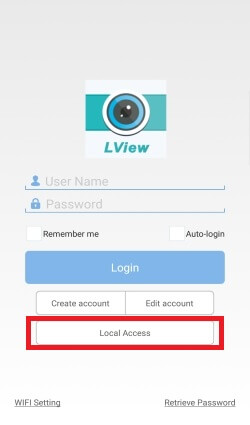

Functia CloudDDNS permite utilizatorilor sa acceseze DVR-ul prin intermediul unui server folosind un numar de identificare unic. Avantajul acestei functii este ca nu mai este necesar un IP static pentru accesare.

Autofocus

Reprezinta un sistem care permite camerelor de supraveghere sa focalizeze automat pe subiectii aflati in zona de supraveghere a camerei in functie de punctele de focalizare predefinite.

Conectori semnal: Balun, BNC

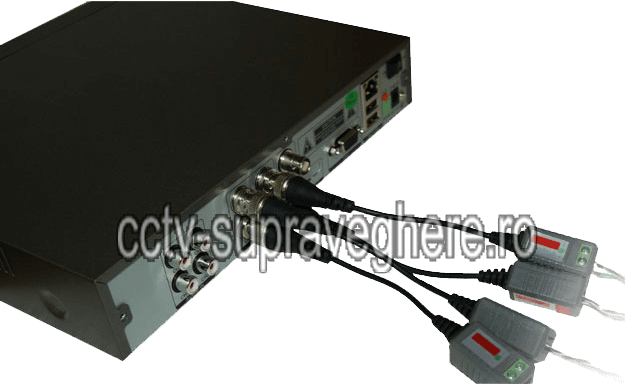

Balun (balance-unbalance)

Este un dispozitiv electric de transformare a semnalelor electrice balansate in semnale nebalansate si invers. De asemenea se folosesc si pentru conectarea cablurilor cu impedante diferite.

BNC (Bayonet Neill–Concelman)

Este un conector rapid folosit pentru transmiterea semnalului video prin cablul coaxial. In CCTV cele mai uzuale standarde sunt RG59 cu impedanta de 75 ohm si RG60 cu impedanta de 50 ohm.

Cabluri: UTP, Coaxial

Cablu UTP(Unshielded Twisted Pair)

Este cea mai des intalnita varianta de cablu din retelele de date. In supraveghere se foloseste acest tip de cablu datorita faptului ca este format din 4 perechi de fire permitand traseului de alimentare si celui de semnal sa se realizeze cu un singur cablu.

Cablu Coaxial

E un cablu electric, care se compune dintr-un fir conductor inconjurat de un material izolator, inconjurat de un alt imvelis conductor la randul sau , acoperit de un ultim strat izolator. La instalatiile CCTV se folosesc standardele RG6 si RG59 (75 Ohm), in general pentru distante mici (max. 100m).

Compresie: MPEG, h264

MPEG (Moving Picture Experts Group)

MPEG este un standard de codare video digitală cu o rată de compresie medie. In CCTV acest standard a fost inlocuit cu h264, care este de aproximativ 2 ori mai eficient..

h264

H.264 este un standard de codare video digitală cu o rată de compresie ridicată. Fata de MPEG, are o rata de compresie dubla si astfel inregistrarile vor ocupa un spatiu mult mai mic pe Hard Disk si transmisia datelor prin internet va fi mai rapida..

Control camere: PTZ, RS485

PTZ

Reprezinta un tip de control al miscarii camerelor de supraveghere pe 2 axe si a controlului lentilei: axa orizontala (Pan), axa verticala (Tilt) si apropiere/departare imagine (Zoom).

RS485

Reprezinta un standard de comunicare seriala de tip binar intre dispozitivele unui sistem de supraveghere de exemplu intre DVR si o Camera Speed Dome.

Decibel

Reprezinta o scara logaritmica care de obicei defineste puterea sau intensitatea. In cazul echipamentelor CCTV se refera la intensitatea semnalului electric.

Detectie miscare

Reprezinta o functie a softului de inregistrare prin care campul de vizibilitate al camerei este analizat astfel incat la aparitia oricarei schimbari de pozitie sau de viteza al unui obiect, acesta sa reactioneze conform instructiunilor date de catre utilizator.

Functii avanste ale camerelor: ATR, AGC, WDR, D-WDR, DNR, AWB, HLC, BLC, Anti-CR, EE/AI

ATR (Adaptive Tone Reproduction

Reprezinta o functie a camerelor de supraveghere care permite reglarea gradatiei compensarii luminii pentru imbunatatirea contrastului subiectilor care se afla in zone cu multiple grade de luminozitate.

AGC (Automatic Gain Control)

Control automat al amplificării care menţine un nivel constant de ieşire, amplificând semnalul proporţional cu nivelul de interferenţe. Imaginea devine astfel mai clară dar are în acelaşi timp un aspect artificial. Cu această funcţie oprită, imaginea îşi recapată aspectul natural dar devine granulată.

Anti-CR (Anti-Color Rolling)

Funcţie împotriva fluctuaţiilor coloristice; când camera este utilizată în interioare iluminate de lămpi flourescente, ce fluctuează, culorile de pe imagine par a "pluti", nuanţele acestora schimbându-se deoarece nu există o sincronizare între viteza obturatorului şi frecvenţa la care lucrează balastul electronic al corpului de iluminat, având în vedere alimentarea camerei de la o sursă de curent DC.

AWB (Auto White Balance)

Culoarea albă este detectată automat şi folosită pentru balansul de culoare. Funcţia este potrivită pentru locaţiile în care temperatura culorilor deviază foarte puţin, în celelalte situaţii fiind recomandată opţiunea ATW.

BLC (Backlight Compensation)

Ajustează automat intensitatea luminoasă, cu scopul de a reda mai multe detalii în zonele întunecate. Un exemplu potrivit ar fi imaginea feţei unui om având ca fundal soarele intr-o zi senină.

D-WDR (Digital Wide Dynamic Range)

Tehnologia D-WDR permite camerei de supraveghere sa filtreze lumina venita din spatele unui obiect, si astfel sa permita vizualizarea de detalii sporite asupra obiectului. DWDR este practic o tehnologie implementata la nivel de procesor de semnal digital al camerei (DSP). Ea consta in captarea a doua imagini (Una supraexpusa si una subexpusa) si combinarea lor, printr-un procedeu asemnator mediei aritmetice.

DNR (Digital Noise Reduction)

Circuit şi/sau algoritm care ajută la reducerea "zgomotului", oferind astfel un raport semnal/zgomot îmbunătăţit. Sistemul 3D DNR compară cadre subsecvente în încercarea de a depista orice anomalie. În cazul în care, ca urmare a acestei analize, se constată o diferenţă între 2 cadre consecutive cauzate de apariţia unei interferenţe, softul înlătură granulaţiile, înlocuindu-le cu valori medii calculate între cele 2 cadre alăturate.

EE/AI (Electronic Exposure/Auto Iris)

Modul EE adaptează timpul de expunere la intensitatea luminii. În modul AI, timpul de expunere este constant (1/60 sau 1/50 s), cantitatea de lumină ce ajunge la senzor este reglată de obiectivele cu funcţie auto-iris (Auto Iris).

HLC (High Light Compensation)

Protejează imaginea împotriva supraexpunerii cauzate de obiecte srălucitoare ex: farurile automobilelor.

WDR (Wide Dynamic Range)

Tehnologia WDR permite camerei de supraveghere sa filtreze lumina venita din spatele unui obiect, si astfel sa permita vizualizarea de detalii sporite asupra obiectului..

Iluminare: Infrarosu, LUX

Infrarosu

Lumina infraroşu este generata de ledurile IR ale camerelor de supraveghere si reflectata de suprafete, aceasta fiind invizibila pentru ochiul uman. Este utilizata pentru supravegherea pe timp de noapte, imaginile rezultate fiind alb-negru.

LUX

Unitate de masura a cantitatii de lumina care loveste o suprafata. Camerele de supraveghere se deosebesc prin sensibilitatea la lumina scazuta.

Valorile cele mai des intalnite sunt:



Lumina soarelui 10000 LUX
Birou iluminat 500 LUX
Lumina pentru lectura 300 LUX
Innorat 100 LUX
Amurg 10 LUX
Crepuscul 1 LUX
Luna plina 0.1 LUX
Luna partiala 0.01 LUX
Complet intunecat 0 LUX

Inregistratoare digitale: DVR, Placa de captura, NVR, HVR

Placa de captura

Acest dispozitiv se monteaza intr-un computer si cu ajutorul acestuia semnalul video este captat, transformat in format digital si inregistrat pe suporturile de stocare ale computerului in care este instalat.

DVR (Digital Video Recorder)

Este un dispozitiv desine statator cu ajutorul caruia semnalul video este captat, transformat in format digital si inregistrat pe Hard Disk-ul montat in interior. Descarcarea imaginilor inregistrate se poate face pe diferite suporturi: HDD extern, CD/DVD, USB Stick, carduri de memorie sau dispozitive de stocare din reteaua locala.

NVR (Network Video Recorder)

Este un dispozitiv desine statator cu ajutorul caruia semnalul video este captat, transformat in format digital si inregistrat pe diferite suporturi de stocare: Hard Disk, CD/DVD, USB Stick, carduri de memorie sau dispozitive de stocare din reteaua locala. Acesta capteaza semnalul video de la camerele IP prin intermediul cablurilor uzuale folosite in retelistica (cablu UTP si conectori RJ45), inregistrand la rezolutii inalte.

HVR (Hybrid Video Recorder)

Este un dispozitiv desine statator cu ajutorul caruia semnalul video este captat, transformat in format digital si inregistrat pe Hard Disk-ul montat in interior. Descarcarea imaginilor inregistrate se poate face pe diferite suporturi: HDD extern, CD/DVD, USB Stick, carduri de memorie sau dispozitive de stocare din reteaua locala. Acesta capteaza semnalul video de la mai multe tipuri de camere cum ar fi: Analogice (CVBS), Analog High Definition (AHD) precum si IP prin intermediul cablurilor uzuale folosite pentru fiecare tip de transmisie (cablu UTP si cablu coaxial), inregistrand la rezolutii inalte.

Expunere: Obturator, Diafragma, Filtru IR

Obturator electronic

Reprezinta un mecanism electronic prin care se controleaza perioada de trecere a luminii spre senzor, aceasta perioada fiind bine determinata.

Diafragma

Reprezinta un mecanism prin care se controleaza debitul de lumina care ajunge la senzor. Valorile uzuale sunt: F1, F1.4, F1.6, F2, F2.8, F4, F4.6, F8, F11, F16. Cu cat valoarea este mai mica, cu atat va ajunge mai multa lumina la senzor.

Filtru IR

Filtrul IR reprezinta un filtru de culoare care blocheaza lumina infrarosie, astfel se obtin culori cat mai naturale fara a fi denaturate. Acest filtru se activeaza si dezactiveaza automat fiind controlat de un mecanism cu senzor.

Protocoale de comunicare: Pelco D, Pelco P

Pelco D

Reprezinta un protocol de comunicare pentru controlul camerelor cu PTZ. Acest protocol comunica in sistem hexazecimal pe 7 biti.

Pelco P

Reprezinta un protocol de comunicare pentru controlul camerelor cu PTZ. Acest protocol comunica in sistem hexazecimal pe 7 biti.

Rezolutie: Digitala, Orizontala

Rezolutie digitala

Rezolutia digitala reprezinta o masura a claritatii sau a gradului de detaliere a unei imagini digitale (numerice), se exprima numai in pixeli, fara raportare la vreo lungime. In supraveghere rezolutiile uzuale sunt: SQCIF (128 × 96) , QCIF (176 × 144) , CIF (352 × 288) , D1/4CIF (704 × 576) , WD1 (960 × 576), 720P (1280x720), H4M(1280x1440), H5M(1280x1944), 1080P/FullHD (1920x1080), 3MP (1920x1440), 4MP/2K (2560x1440), 5MP (2560x1944), 8MP/4k (3840x2160).

Rezolutie orizontala (Linii TV)

Reprezinta numarul maxim de linii alternative albe si negre, din imaginea camerei. O rezolutie de 400 linii TV reprezinta 200 de linii negre distincte si 200 de linii albe distincte numarate pe orizontala imaginii si egale cu inaltimea acesteia. Acest parametru este cunoscut si sub numele de “Linii de rezolutie orizontala” fiind foarte important pentru caracteristicile camerelor.

Senzori: CCD, CMOS

CCD

Reprezinta un dispozitiv care transforma lumina in semnale electrice din care se formeaza apoi imaginea video. Specific la acest tip de senzor este ca lumina captata de catre pixeli este transporta catre marginea acestuia unde este transformata in semnal digital. Spre deosebire de senzorul CMOS acest senzor are o sensibilitate mai mare la un nivel scazut de lumina, dar consumul electric este mult mai mare.

CMOS

Reprezinta un dispozitiv care transforma lumina in semnale electrice din care se formeaza apoi imaginea video. Specific la acest tip de senzor este ca fiecare pixel care capteaza lumina este conectat la un circuit de transformare in semnal digital. Astfel spre deosebire de senzorul CCD, nu va mai trebui transportata catre marginea senzorului. Dezavantajul acestor circuite aflate pe senzor il reprezinta reducerea suprafetei de captare a luminii, micsorand sensibilitatea acestuia.

Sisteme analogice de codificare: PAL, NTSC

PAL (Phase Alternate Line)

este un sistem analog de codificare al semnalelor de televiziune color aparut in Europa de Vest si folosit in mai multe tari europene sau ne-europene; foloseste 625 linii/50Hz. Sistemul PAL are un numar de 25 de cadre/secunda (50 interlaced-intretesute). Din cele 625 de linii existente, doar 576 sunt vizibile, restul fiind folosite pentru a transmite alte informatii (ex. date de sincronizare).

NTSC (National Television System Committee)

este sistemul analog de televiziune folosit in America de Nord, majoritatea Americii de Sud, Japonia, Coreea de Sud, Taiwan, Burma si unele insule din Pacific. NTSC este si numele corpului de standardizare din SUA ce a adoptat standardul de difuzare NTSC.

Standarde de transmitere a semanlului video

HD-SDI (High-Definition Serial Digital Interface)

Este un standard folosit pentru transmiterea semnalelor video digitale necomprimate si necriptate (optional poate include audio). Acestea folosesc cabluri coaxiale cu conector BNC, cu o impedanță nominală de 75 ohm. Este acelasi tip de cablu folosit pentru video analogic, ceea ce face mai usoară schimbarea tehnologiei (desi ar putea fi necesare cabluri de calitate mai mare pentru distanțe sau rate de bit mai mari). Sunt proiectate pentru operări pe distante mici (mai mici de 200m. cu cablu coaxial); din cauza ratelor mari de date nu sunt potrivite pentru transmisii pe distanță lungă.

AHD (Analog High Definition)

Este un standard folosit pentru transmiterea semnalelor video in format HD, folosind aceleasi medii de transmisie traditionale: cablu coaxial sau cablul UTP, atingand distante de transmisie de pana la 500m. Comparata cu sistemele analogice traditionale, aceasta tehnologie are o imbunatatire semnificativa a calitatii imaginilor. Aceasta tehnologie suporta 4 tipuri de rezolutii: AHDL (960 x 576), AHDM (1280 x 720), AHDH (1920 x 1080), AHDN (960 x 1080)

Unghiul de vizualizare

Acest parametru se obtine din oricare dimensiune a imaginii ( verticala, orizontala sau diagonala) dimensiunea senzorului pe care este montata lentila precum si distanta focala a acesteia. Cu cat distanta focala este mai mica unghiul de vizualizare va fi mai mare.
