Se fixeaza camerele in pozitiile dorite si se intinde cate un cablu UTP de la fiecare camera pana la DVR.

a) Se indeparteaza izolatia de la capatul cablului UTP precum si cele de la firele torsadate asa cum este exemplificat in imaginea alaturata

b) Pentru transmisie semnalului video se foloseste perechea PORTOCALIU / ALB-PORTOCALIU si pentru alimentare perechea MARO / ALB-MARO. in caz de necesitate, se pot folosi si perechea VERDE / ALB-VERDE pentru transmisie semnal si perechea ALBASTRU / ALB-ALBASTRU pentru alimentare. Pentru + folositi intotdeauna culoarea plina, si pentru - folositi firul ALB-culoare.

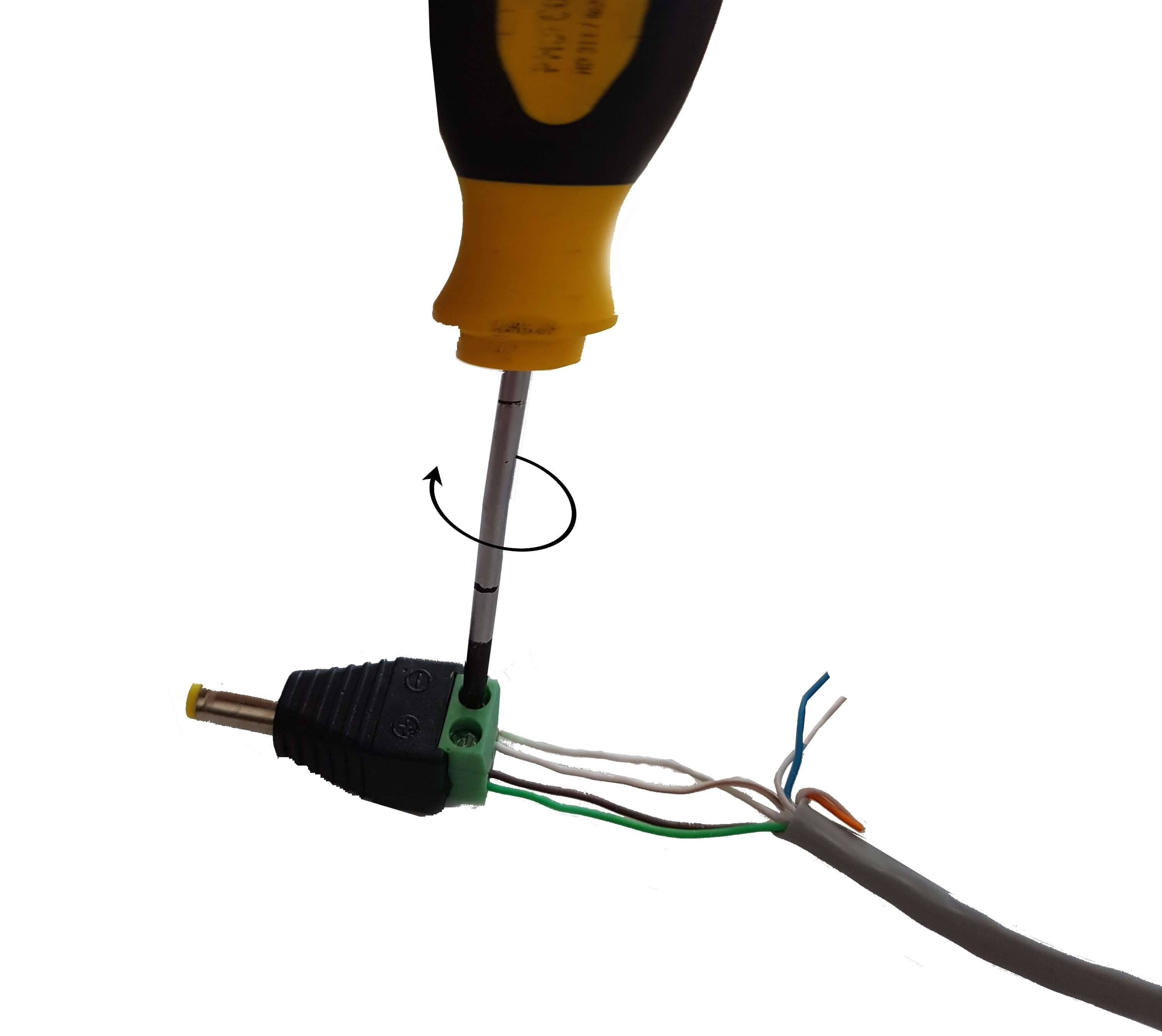

c) Se conecteaza cele doua fire din perechea MARO / ALB-MARO la conectorul de alimentare tip"tata", prin introducerea firelor in regleta si strangerea suruburilor de fixare cu o surubelnita.

ATENTIE!!! Folositi aceeasi pereche pentru conectorii "+" si "-" ai conectorului de alimentare si la capatul celalalt.

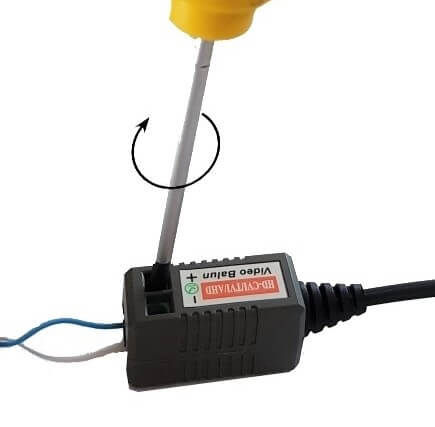

d) Se conecteaza cele 2 fire din perechea PORTOCALIU / ALB-PORTOCALIU la transmitatorul de semnal, prin introducerea firelor in regleta si strangerea suruburilor de fixare cu o surubelnita.

In final veti obtine legaturile similar cu cele din poza alaturata.

ATENTIE!!! Folositi aceeasi pereche pentru conectorii "+" si "-" ai conectorului de alimentare si la capatul celalalt.

e) Conectorii deja fixati in pasii anteriori se vor conecta cu cei de la camera asa cum este exemplificat in imaginea alaturata.
IMPORTANT!!!!
*Aceste operatii se vor repeta pentru fiecare camera in parte folosind culorile specificate.

a) Se indeparteaza izolatia de la capatul cablului UTP precum si cele de la firele torsadate asa cum este exemplificat in imagine.

IMPORTANT!!!!
*Aceste operatii se vor repeta pentru fiecare camera in parte folosind culorile specificate.

b) Se folosesc aceleasi perechi de fire pe care le-ati selectat la PASUL1.b, atat pentru semnal cat si pentru alimentare. Pentru + folositi culoarea plina, si pentru - folositi firul ALB-culoare.

c) Se folosesc aceleasi perechi de fire pe care le-ati selectat la PASUL1.b, atat pentru semnal cat si pentru alimentare. Pentru + folositi culoarea plina, si pentru - folositi firul ALB si culoare.

ATENTIE!!!Folositi aceleasi culori pe care le-ati fixat la camera pentru conectorii "+" si "-" aitransmitatorului.

*Aceste operatii se vor efectua pentru fiecare camera in parte folosind aceleasi culori.

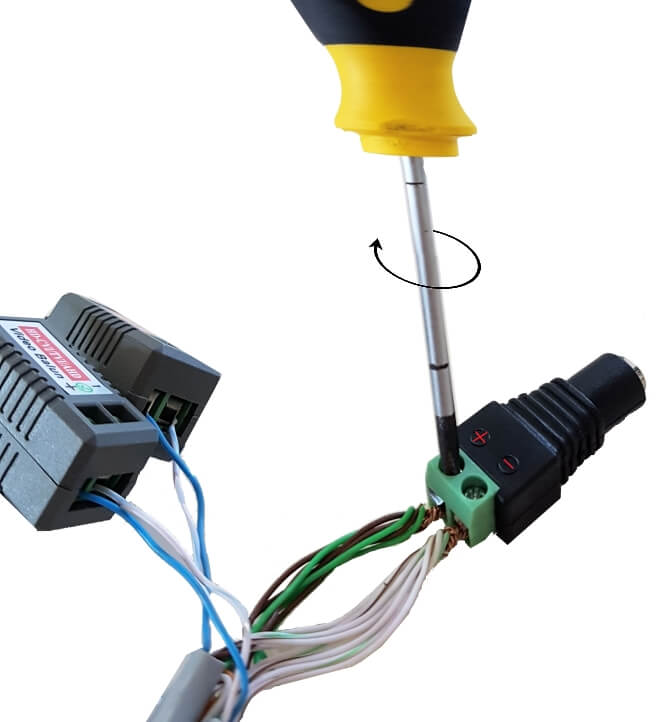

d) Se impreuneaza perechile MARO / ALB-MARO de la toate cablurile UTP. Acestea se fixeaza apoi la conectorul de alimentare tip "mama", prin introducerea firelor in regleta si strangerea suruburilor cu o surubelnita, la fel ca in imaginea alaturata.

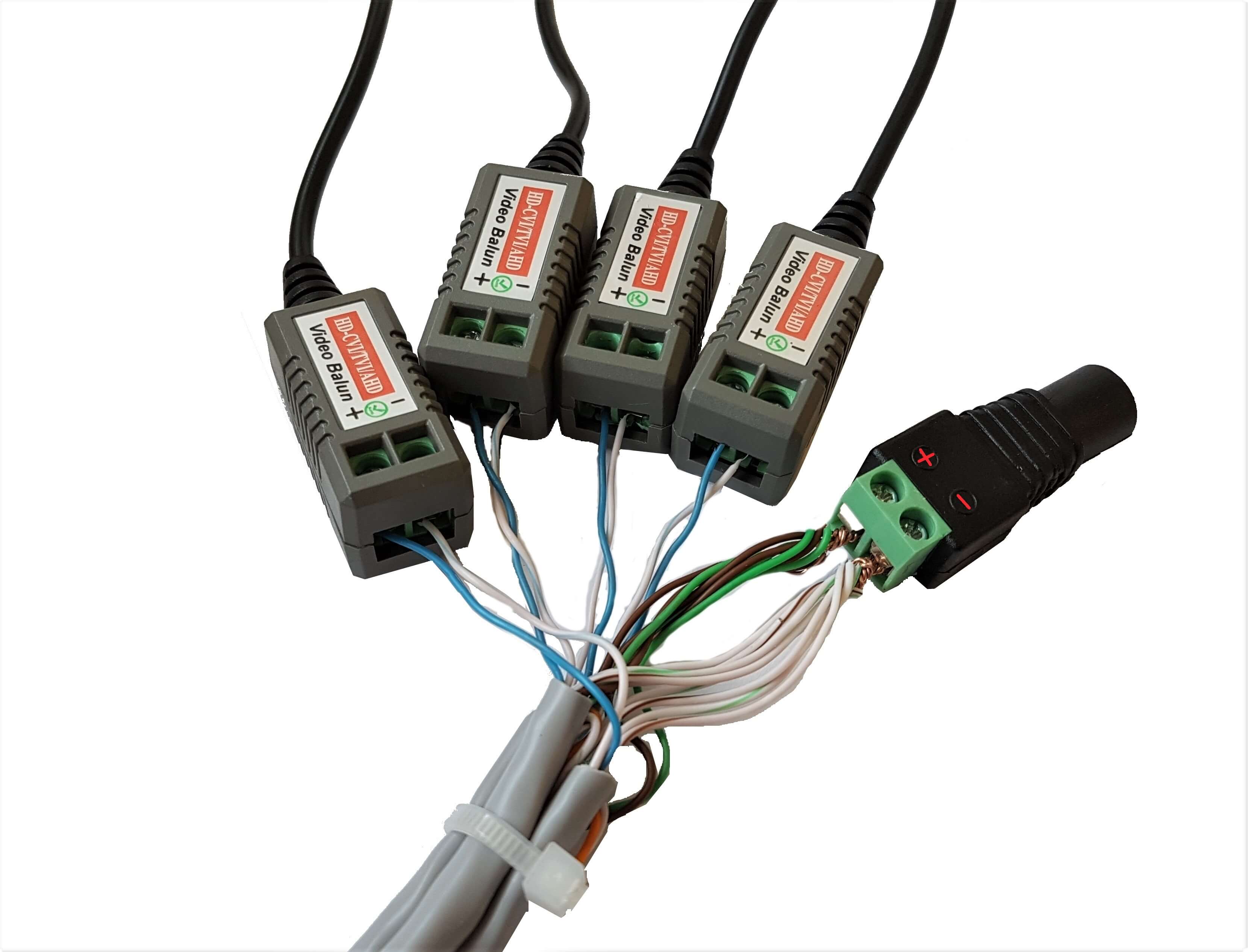

e) In final va trebui sa obtineti legaturile similar cu cele din poza alaturata.
In exemplul prezentat se considera conectarea a 4 camere de supraveghere respectiv 4 cabluri UTP.
Se recomanda verificarea continuitatii firelor cu un multimetru precum si stabilitatea firelor din reglete.

f) Conectorii de semnal fixati in pasii anteriori se vor conecta la DVR in porturile inscriptionate cu CH1, CH2, CH3...... asa cum este exemplificat in imaginea alaturata.

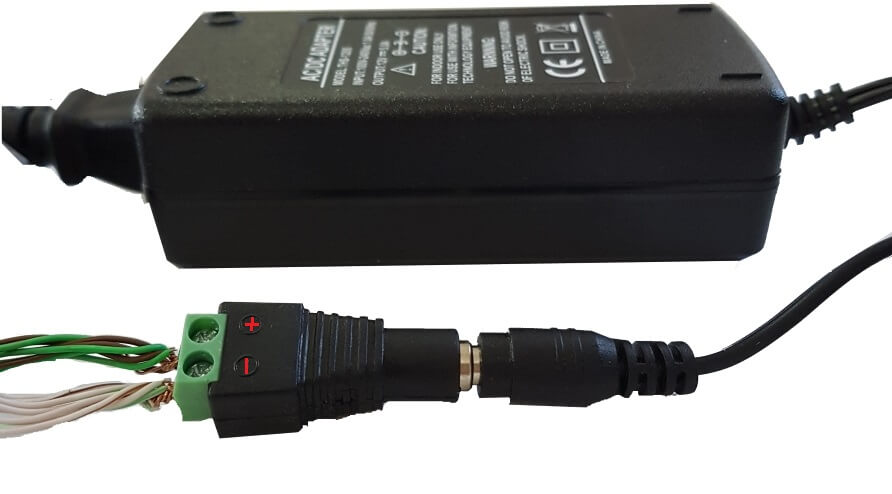

g) Conectorul de alimentare fixat in pasii anteriori se va conecta la sursa de alimentare inclusa in sistem, asa cum este prezentat in figura alaturata.
